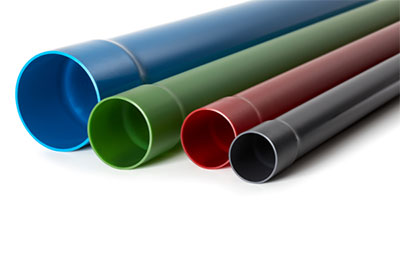

Kabelschutzrohre

Unsere Kabelschutzrohre bieten einen sicheren und langlebigen Schutz für erdverlegte Energie- und Telekommunikationskabel. Sie bewahren Ihre Leitungen vor mechanischen Beschädigungen und äußeren Einflüssen und sind als Leerrohrsysteme optimal für eine flexible Verlegung geeignet.

Unser Sortiment umfasst Stangen-, Trommel- und Ringbundware, sodass Sie für jede Anwendung die passende Lösung finden. Dank verschiedener Verbindungstechniken – Steckmuffe, Klebemuffe oder glatte Enden – ermöglichen unsere Rohre eine einfache Montage und hohe Stabilität.

Zusätzlich bieten wir individuelle Anpassungen in Farbe, Länge und Aufdruck an. Sollten Sie eine spezielle Lösung benötigen, sprechen Sie uns gerne an – wir entwickeln passgenaue Kabelschutzrohr-Systeme nach Ihren Anforderungen.

Ihre Vorteile:

Zuverlässiger Schutz für Kabel & Leitungen
Vielfältige Ausführungen: Stangen-, Trommel- & Ringbundware
Flexible Verbindungstechnik: Steckmuffe, Klebemuffe & glatte Enden
Individuelle Sonderanfertigungen: Farben, Längen & Aufdrucke
Umfangreiches Zubehör für eine sichere Installation
Kompetente Beratung & maßgeschneiderte Lösungen

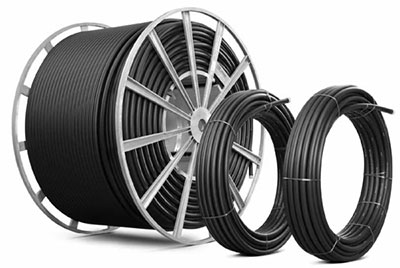

Kabelschutzrohre aus PE-HD

Telekommunikationsrohr – Kabelschutzrohr PE-HD Trommel- oder Ringbundware

Fertigung nach DIN 16874 mit Fremdüberwachung durch das MPA, Darmstadt oder DIN 16876

Standardausführung
Werkstoff
PE-HD gemäß DIN-Anforderungen
Farbe
schwarz
Oberfläche innen
gerieft zur Reduzierung der Kabeleinzugskräfte
Lieferausführung
auf Miettrommel oder in Ringbunden
Signierung
nach DIN-Vorgaben, inkl. Metrierung
Mögliche Ausführungen
Werkstoff
PE 80 / PE 100 nach DIN 8074/8075
Farbstreifen
coextrudiert
Außenseite
farbig coextrudiert oder durchgefärbt
Innenseite
glatt
Ausführung
mehrfach lose nebeneinander auf Trommel gewickelt
Lieferausführung
Einwegtrommel
Individuelle Längen
auf Trommel oder in Ringbunden lieferbar
Signierung
nach Kundenwunsch
SDR-Klassen
SDR 33 – SDR 11
Artikelbezeichnung
Außendurchmesser (mm)
Wanddicke (mm)
SDR-Klasse
Trommeln (m)
Ringbunde (m)
Gewicht (kg/m)
KSR 32 x 3,0
32
3,0
11
4.000
100
0,272
KSR 40 x 3,7
40
3,7
11
3.000
100
0,430
KSR 50 x 4,6
50
4,6
11
2.200
100
0,666
KSR 63 x 5,8
63
5,8
11
1.500
100
1,050
KSR 75 x 6,8 *
75
6,8
11
1000
-
1,470
KSR 90 x 8,2 *
90
8,2
11
600
-
2,120
KSR 110 x 10,0 *
110
10,0
11
400
-
3,140

weitere Abmessungen oder Wanddicken auf Anfrage

Produktdatenblatt DE Produktdatenblatt EN Gesamtkatalog

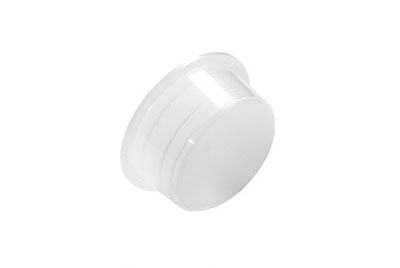

Z.I.S Zubehör Verschlussstopfen
Verschlussstopfen

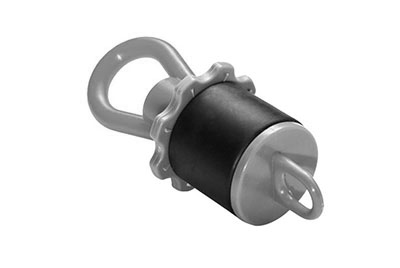

Z.I.S Zubehör Rohr-Dichtstopfen
Rohr-Dichtstopfen

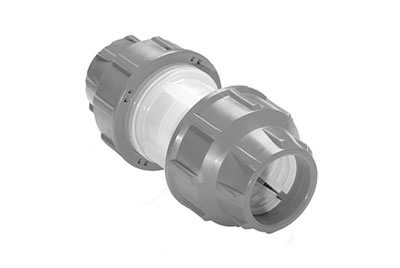

Z.I.S Zubehör Schraubfitting
Schraubfitting

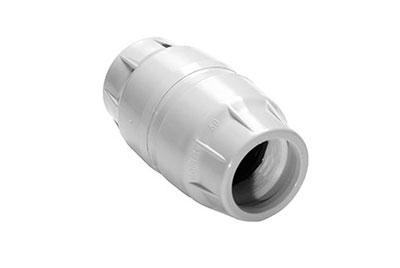

Z.I.S Zubehör Steckfitting
Steckfitting

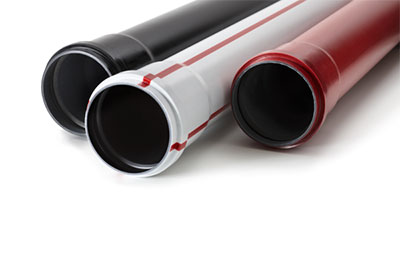

Kabelschutzrohre aus PE-HD mit Steckmuffe

Fertigung nach DIN 16876

Standardausführung
Muffentyp
angeformte Steckmuffe (SM)
Dichtring
Kompressionslippendichtring Typ „SX“ (werkseitig eingelegt)
Spitzende
mit Einstecktiefenmarkierung und Fase
Länge
6 m
Farbe
schwarz
Oberfläche innen
glatt
Mögliche Ausführungen
Qualität
DIN 16874
Länge
1 m bis 6 m
Farbstreifen
coextrudiert
Farbe
auf Anfrage
Außenseite
farbig coextrudiert oder durchgefärbt
Oberfläche innen
gerieft zur Reduzierung der Kabeleinzugskräfte
Aufschrift
nach Kundenwunsch
Artikelbezeichnung
Außendurchmesser (mm)
Wanddicke (mm)
SDR-Klasse
Paletteninhalt (m)
Gewicht (kg/m)
KSR 63 x 3,0 SM
63
3,0
21
1020
0,586
KSR 110 x 3,4 SM
110
3,4
33
516
1,170
KSR 110 x 4,2 SM
110
4,2
26
516
1,430
KSR 110 x 5,3 SM
110
5,3
21
516
1,770
KSR 110 x 6,3 SM
110
6,3
17,6
516
2,080
KSR 110 x 10,0 ASM*
110
10,0
11
516
3,140
KSR 125 x 3,9 SM
125
3,9
33
408
1,510
KSR 125 x 4,8 SM
125
4,8
26
408
1,840
KSR 125 x 7,1 ASM*
125
7,1
17,6
408
2,660
KSR 140 x 4,3 SM
140
4,3
33
318
1,884
KSR 160 x 4,9 SM
160
4,9
33
234
2,420
KSR 160 x 6,2 SM
160
6,2
26
234
3,040
KSR 160 x 9,1 ASM*
160
9,1
17,6
234
4,360
Produktdatenblatt DE Produktdatenblatt EN Gesamtkatalog

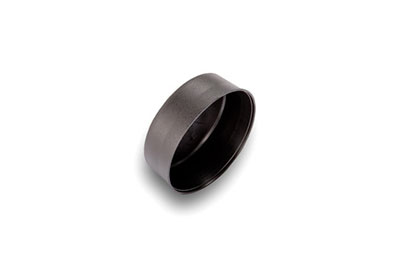

Verschlusskappe

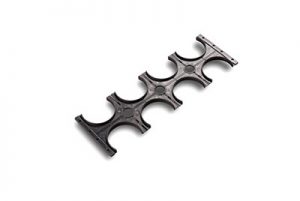

Abstandhalter
Z.I.S Zubehör Schraubfitting

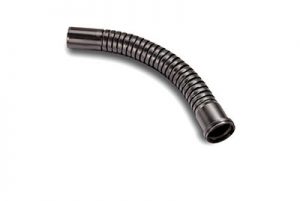

Flexible Kabelschutzrohrbogen
Z.I.S Zubehör Steckfitting

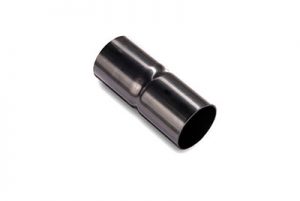

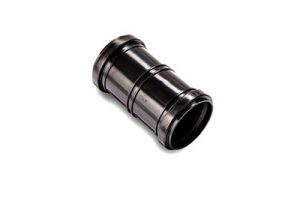

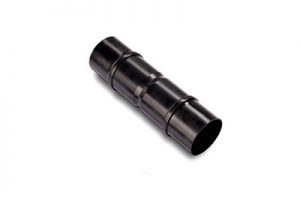

Doppelmuffe
PE-HD
Z.I.S Zubehör Steckfitting

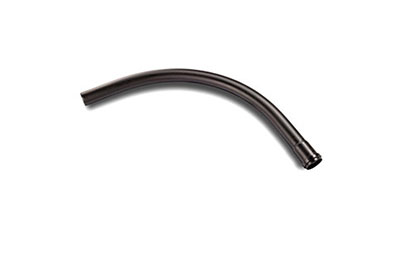

Kabelschutzrohrbogen
PE-HD

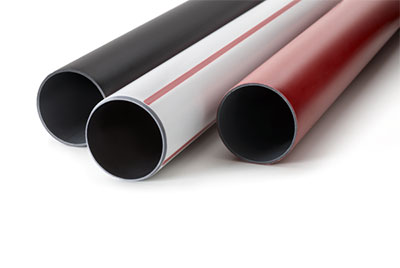

Kabelschutzrohre aus PE-HD mit glatten Enden

Fertigung nach DIN 16876

Standardausführung
Länge
6 m
glatte Enden
einseitig mit Fase
Farbe
schwarz
Oberfläche innen
glatt
Mögliche Ausführungen
Qualität
DIN 16874
Länge
1 m bis 12 m
Farbstreifen
coextrudiert
Farbe
auf Anfrage
Außenseite
farbig coextrudiert oder durchgefärbt
Oberfläche innen
gerieft zur Reduzierung der Kabeleinzugskräfte
Aufschrift
nach Kundenwunsch
Fase
beidseitig oder ohne
Artikelbezeichnung
Außendurchmesser (mm)
SDR-Klasse
Wanddicke (mm)
Paletteninhalt (m)
Gewicht (kg/m)
KSR 32 x 3,0 GE
32
11
3,0
-
0,272
KSR 40 x 3,7 GE
40
11
3,7
-
0,430
KSR 50 x 4,6 GE
50
11
4,6
1200
0,666
KSR 63 x 3,0 GE
63
21
3,0
1020
0,586
KSR 63 x 5,8 GE
63
11
5,8
1020
1,050
KSR 75 x 6,8 GE
75
11
6,8
-
1,470
KSR 110 x 3,4 GE
110
33
3,4
516
1,170
KSR 110 x 4,2 GE
110
26
4,2
516
1,430
KSR 110 x 5,3 GE
110
21
5,3
516
1,770
KSR 110 x 6,3 GE
110
17,6
6,3
516
2,080
KSR 110 x 10,0 GE
110
11
10,0
516
3,140
KSR 125 x 3,9 GE
125
33
3,9
408
1,510
KSR 125 x 4,8 GE
125
26
4,8
408
1,840
KSR 125 x 7,1 GE
125
17,6
7,1
306
2,660
KSR 140 x 4,3 GE
140
33
4,3
318
1,884
KSR 160 x 4,9 GE
160
33
4,9
234
2,420
KSR 160 x 6,2 GE
160
26
6,2
234
3,040
KSR 160 x 9,1 GE
160
17,6
9,1
234
4,360
Produktdatenblatt DE Produktdatenblatt EN Gesamtkatalog
Verschlusskappe
Abstandhalter
Z.I.S Zubehör Schraubfitting
Flexible Kabelschutzrohrbogen
Z.I.S Zubehör Steckfitting
Doppelmuffe
PE-HD
Z.I.S Zubehör Steckfitting
Kabelschutzrohrbogen
PE-HD

Kabelschutzrohre aus PP

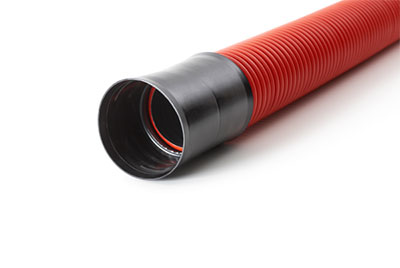

Kabelschutzrohre aus PP mit Steckmuffe

Fertigung nach DIN 16878 oder prEN 14285

Standardausführung
Muffentyp
angeformte Steckmuffe (SM)
Dichtring
Kompressionslippendichtung Typ „SX“ (werkseitig eingelegt)
Spitzende
mit Einstecktiefenmarkierung und Fase
Länge
6 m
Farbe
schwarz
Oberfläche innen
glatt
Mögliche Ausführungen
Länge
1 m bis 6 m
Farbstreifen
coextrudiert
Farbe
auf Anfrage
Außenseite
farbig coextrudiert oder durchgefärbt
Oberfläche innen
gerieft zur Reduzierung der Kabeleinzugskräfte
Signierung
nach Kundenwunsch
Artikelbezeichnung
Außendurchmesser (mm)
Wanddicke (mm)
SN-Klasse
Paletteninhalt (m)
Gewicht (kg/m)
KSR 63 x 3,0 SM
63
3,0
16
1020
0,586
KSR 110 x 3,4 SM
110
3,4
4
516
1,120
KSR 110 x 4,2 SM
110
4,2
4
516
1,370
KSR 110 x 4,7 SM
110
4,7
8
516
1,590
KSR 110 x 5,3 SM
110
5,3
16
516
1,770
KSR 110 x 6,3 SM
110
6,3
16
516
2,020
KSR 125 x 3,9 SM
125
3,9
4
408
1,450
KSR 125 x 4,8 SM
125
4,8
4
408
1,765
KSR 140 x 4,3 SM
140
4,3
4
318
1,884
KSR 160 x 4,9 SM
160
4,9
4
234
2,320
KSR 160 x 6,2 SM
160
6,2
4
234
2,965
KSR 160 x 6,9 SM
160
6,9
8
234
3,350
Produktdatenblatt DE Produktdatenblatt EN Gesamtkatalog
Verschlusskappe
Abstandhalter
Z.I.S Zubehör Schraubfitting
Flexible Kabelschutzrohrbogen
Z.I.S Zubehör Steckfitting
Doppelmuffe
PE-HD
Z.I.S Zubehör Steckfitting
Kabelschutzrohrbogen
PP
Kabelschutzrohre aus PP mit glatten Enden

Fertigung nach DIN 16878 oder prEN 14285

Standardausführung
Länge
6 m
glatte Enden
einseitig mit Fase
Farbe
schwarz
Oberfläche innen
glatt
Mögliche Ausführungen
Länge
1 m bis 12 m
Farbstreifen
coextrudiert
Farbe
auf Anfrage
Außenseite
farbig coextrudiert oder durchgefärbt
Oberfläche innen
gerieft zur Reduzierung der Kabeleinzugskräfte
Signierung
nach Kundenwunsch
Artikelbezeichnung
Außendurchmesser (mm)
Wanddicke (mm)
SN-Klasse
Paletteninhalt (m)
Gewicht (kg/m)
KSR 63 x 3,0 GE
63
3,0
16
1020
0,586
KSR 110 x 3,4 GE
110
3,4
4
516
1,120
KSR 110 x 4,2 GE
110
4,2
4
516
1,370
KSR 110 x 4,7 GE
110
4,7
8
516
1,590
KSR 110 x 5,3 GE
110
5,3
16
516
1,770
KSR 110 x 6,3 GE
110
6,3
16
516
2,020
KSR 125 x 3,9 GE
125
3,9
4
408
1,450
KSR 125 x 4,8 GE
125
4,8
4
408
1,765
KSR 140 x 4,3 GE
140
4,3
4
318
1,884
KSR 160 x 4,9 GE
160
4,9
4
234
2,320
KSR 160 x 6,2 GE
160
6,2
4
234
2,965
KSR 160 x 6,9 GE
160
6,9
8
234
3,350
Produktdatenblatt DE Produktdatenblatt EN Gesamtkatalog
Verschlusskappe
Abstandhalter
Z.I.S Zubehör Schraubfitting
Flexible Kabelschutzrohrbogen
Z.I.S Zubehör Steckfitting
Doppelmuffe
PE-HD
Z.I.S Zubehör Steckfitting
Kabelschutzrohrbogen
PP

Kabelschutzrohre aus PVC-U

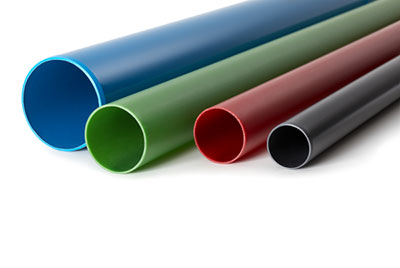

Kabelschutzrohre aus PVC-U mit Klebemuffe

Fertigung nach DIN 16875

Standardausführung
Muffentyp
Klebemuffe
Spitzende
einseitig mit Fase
Länge
6 m
Farbe
schwarz/anthrazit
Mögliche Ausführungen
Länge
1 m bis 6 m
Farbe
Sonderfarben auf Anfrage
Signierung
nach Kundenwunsch
Artikelbezeichnung
Außendurchmesser (mm)
Wanddicke (mm)
Reihe 2
Wanddicke (mm)
Reihe 3
Wanddicke (mm)
Reihe 4
Paletteninhalt (m)
Gewicht (kg/m)
KSR 50 x 1,8 KM*
50
-
1,8
-
1.200
0,422
KSR 63 x 1,9 KM*
63
-
1,9
-
816
0,562
KSR 63 x 3,0 KM
63
-
-
3,0
816
0,854
KSR 75 x 2,2 KM*
75
-
2,2
-
630
0,782
KSR 75 x 3,6 KM
75
-
-
3,6
630
1,220
KSR 90 x 2,7 KM*
90
-
2,7
-
432
1,130
KSR 110 x 2,2 KM
110
2,2
-
-
300
1,160
KSR 110 x 3,2 KM*
110
-
3,2
-
300
1,640
KSR 110 x 5,3 KM
110
-
-
5,3
300
2,610
KSR 125 x 2,5 KM
125
2,5
-
-
204
1,480
KSR 125 x 3,7 KM
125
-
3,7
-
204
2,130
KSR 125 x 6,0 KM
125
-
-
6,0
204
3,340
KSR 140 x 4,1 KM
140
-
4,1
-
318
2,650
KSR 140 x 6,7 KM
140
-
-
6,7
318
4,240
KSR 160 x 3,2 KM
160
3,2
-
-
234
2,400
KSR 160 x 4,7 KM
160
-
4,7
-
234
3,440
KSR 160 x 7,7 KM
160
-
-
7,7
234
5,470
KSR 200 x 3,9 KM
200
3,9
-
-
90
3,650
Produktdatenblatt DE Produktdatenblatt EN Gesamtkatalog
Z.I.S Zubehör Schraubfitting
Doppelsteckmuffe aus PVC-U
Z.I.S Zubehör Steckfitting
Doppelklebemuffe aus PVC-U
Z.I.S Zubehör Steckfitting

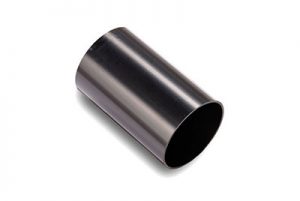

Überschiebemuffe
Z.I.S Zubehör Steckfitting
Kabelschutzrohrbogen
PVC-U mit Klebemuffe
Verschlusskappe
Abstandhalter

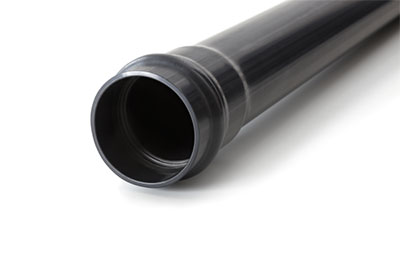

Kabelschutzrohre aus PVC-U mit Steckmuffe

Fertigung nach DIN 16875

Standardausführung
Muffentyp
Steckmuffe
Dichtring
2-Phasen-Lippendichtring (werkseitig eingelegt)
Spitzende
mit Einstecktiefenmarkierung und Fase
Länge
6 m
Farbe
schwarz/anthrazit
Mögliche Ausführungen
Länge
1 m bis 6 m
Farbe
Sonderfarben auf Anfrage
Signierung
nach Kundenwunsch
Artikelbezeichnung
Außendurchmesser (mm)
Wanddicke (mm)
Reihe 3
Wanddicke (mm)
Reihe 4
Paletteninhalt (m)
Gewicht (kg/m)
KSR 110 x 3,2 SM
110
3,2
-
300
1,64
KSR 110 x 5,3 SM
110
-
5,3
300
2,61
KSR 125 x 3,7 SM
125
3,7
-
204
2,130
KSR 125 x 6,0 SM
125
-
6,0
204
3,340
KSR 160 x 4,7 SM
160
4,7
-
234
3,440
KSR 160 x 7,7 SM
160
-
7,7
234
5,470
Produktdatenblatt DE Produktdatenblatt EN Gesamtkatalog
Z.I.S Zubehör Schraubfitting
Doppelsteckmuffe aus PVC-U
Z.I.S Zubehör Steckfitting
Doppelklebemuffe aus PVC-U
Z.I.S Zubehör Steckfitting
Überschiebemuffe
Z.I.S Zubehör Steckfitting
Kabelschutzrohrbogen
PVC-U mit Klebemuffe
Verschlusskappe
Abstandhalter
Kabelschutzrohre aus PVC-U mit glatten Enden

Fertigung nach DIN 16875

Standardausführung
Länge
6 m
glatte Enden
einseitig mit Fase
Farbe
schwarz/anthrazit
Mögliche Ausführungen
Länge
1 m bis 6 m
Ausführung
Sonderabmessungen und andere Wanddicken möglich
Farbe
Sonderfarben auf Anfrage
Signierung
nach Kundenwunsch
Artikelbezeichnung
Außendurchmesser (mm)
Wanddicke (mm)
Reihe 2
Wanddicke (mm)
Reihe 3
Wanddicke (mm)
Reihe 4
Paletteninhalt (m)
Gewicht (kg/m)
KSR 32 x 1,8 GE
32
-
-
1,8
3.018
0,422
KSR 50 x 1,8 GE
50
-
1,8
-
1.200
0,562
KSR 63 x 1,9 GE
63
-
1,9
-
816
0,854
KSR 63 x 3,0 GE
63
-
-
3,0
816
0,782
KSR 75 x 2,2 GE
75
-
2,2
-
630
1,220
KSR 75 x 3,6 GE
75
-
-
3,6
630
1,130
KSR 90 x 2,7 GE
90
-
2,7
-
432
1,160
KSR 110 x 2,2 GE
110
2,2
-
-
300
1,640
KSR 110 x 5,3 GE
110
-
-
5,3
300
2,610
KSR 125 x 2,5 GE
125
2,5
-
-
204
1,480
KSR 125 x 3,7 GE
125
-
3,7
-
204
2,130
KSR 125 x 6,0 GE
125
-
-
6,0
204
3,340
KSR 140 x 4,1 GE
140
-
4,1
-
318
2,650
KSR 140 x 6,7 GE
140
-
-
6,7
318
4,240
KSR 160 x 3,2 GE
160
3,2
-
-
234
2,400
KSR 160 x 4,7 GE
160
-
4,7
-
234
3,440
KSR 160 x 7,7 GE
160
-
-
7,7
234
5,470
KSR 200 x 3,9 GE
200
3,9
-
-
90
3,650
Produktdatenblatt DE Produktdatenblatt EN Gesamtkatalog
Z.I.S Zubehör Schraubfitting
Doppelsteckmuffe aus PVC-U
Z.I.S Zubehör Steckfitting
Doppelklebemuffe aus PVC-U
Z.I.S Zubehör Steckfitting
Überschiebemuffe
Z.I.S Zubehör Steckfitting
Kabelschutzrohrbogen
PVC-U mit Klebemuffe
Verschlusskappe
Abstandhalter

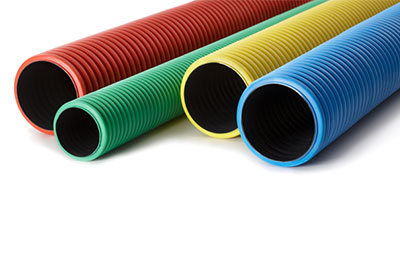

Wellverbundrohre aus PE-HD

Wellverbundrohre aus PE-HD (Stangenware)

Fertigung nach DIN EN 61386-24

Standardausführung
Ausführung
mit profilierter Wandung und Innenrohr
Typ
450 N
Muffentyp
Doppelsteckmuffe, sanddichte Ausführung
Werkstoff
PE-HD
Länge
6 m
Farbe Außenseite
schwarz
Mögliche Ausführungen
Muffentyp
wasserdichte Ausführung, inkl. Doppelsteckmuffe und werkseitig eingelegtem Profildichtring
Länge
auf Anfrage
Farbe
rot, gelb, blau, grün oder orange
Artikelbezeichnung
DN
ø di (mm)
ø da (mm)
Paletteninhalt (m)
VBR-S 50
50
39+1,5
50+1,0
1170
VBR-S 63
63
50+1,2
63+1,2
612
VBR-S 75
75
61+1,5
75+1,4
978
VBR-S 90
90
74+2,0
90+1,7
648
VBR-S 110
100
93+2,0
110+2,0
402
VBR-S 125
125
107+2,0
125+2,3
306
VBR-S 160
160
138+2,5
160+2,3
198
Produktdatenblatt DE Produktdatenblatt EN Gesamtkatalog
Z.I.S Zubehör Schraubfitting

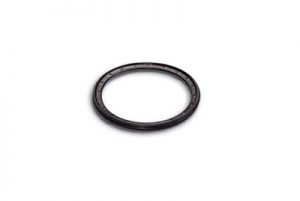

Profildichtring
Z.I.S Zubehör Schraubfitting
Doppelsteckmuffe
Abstandhalter
Wellverbundrohre aus PE-HD (Ringbundware)

Fertigung nach DIN EN 61386-24

Standardausführung
Ausführung
mit profilierter Wandung und Innenrohr
Typ
450 N
Muffentyp
Doppelsteckmuffe, sanddichte Ausführung
Werkstoff
PE-HD
Länge
50 m auf Ringbunden, mit innenliegender Einzugshilfe
Farbe Außenseite
schwarz
Mögliche Ausführungen
Muffentyp
wasserdichte Ausführung, inkl. Doppelsteckmuffe und werkseitig eingelegtem Profildichtring
Länge
auf Anfrage
Farbe
rot, gelb, blau, grün oder orange
Artikelbezeichnung
DN
ø di (mm)
ø da (mm)
Paletteninhalt (m)
VBR-F 40
40
30+2,0
40+0,8
50
VBR-F 50
50
40+2,0
50+1,0
50
VBR-F 63
63
50+2,0
63+1,2
50
VBR-F 75
75
60+2,0
75+1,4
50
VBR-F 90
90
74+2,0
90+1,7
50
VBR-F 110
110
93+2,0
110+2,0
50
VBR-F 120
120
102+2,0
120+0,5/-0,5
50
VBR-F 125
125
105+2,5
125+2,3
50
VBR-F 160
160
137+2,5
160+2,3
50
Produktdatenblatt DE Produktdatenblatt EN Gesamtkatalog
Z.I.S Zubehör Schraubfitting
Profildichtring
Z.I.S Zubehör Schraubfitting
Doppelsteckmuffe
Abstandhalter
